Helis ve Düz Dişli Pompalar

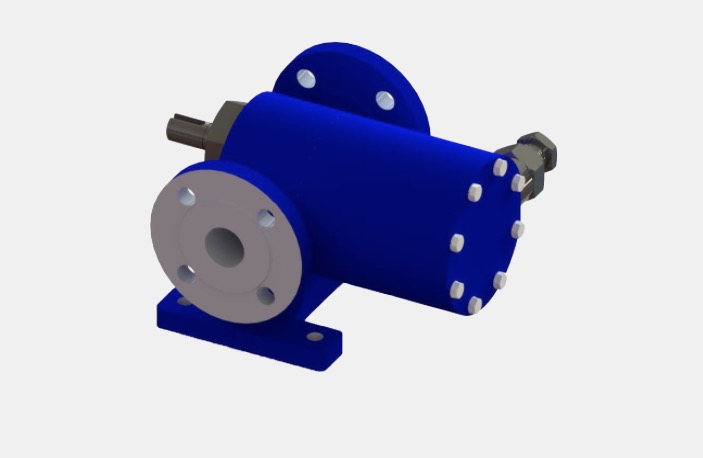

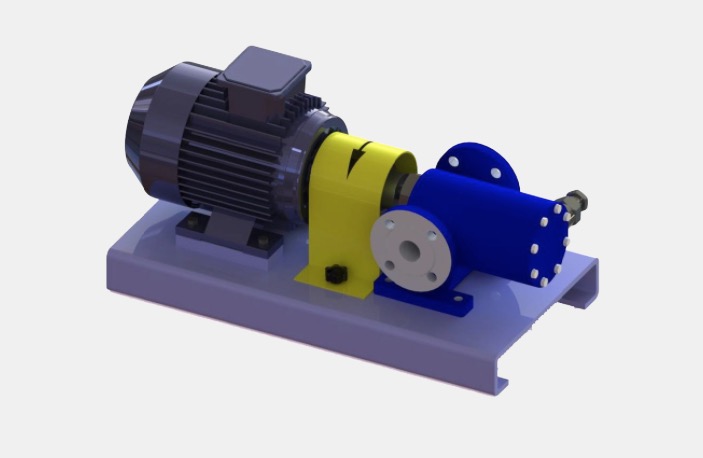

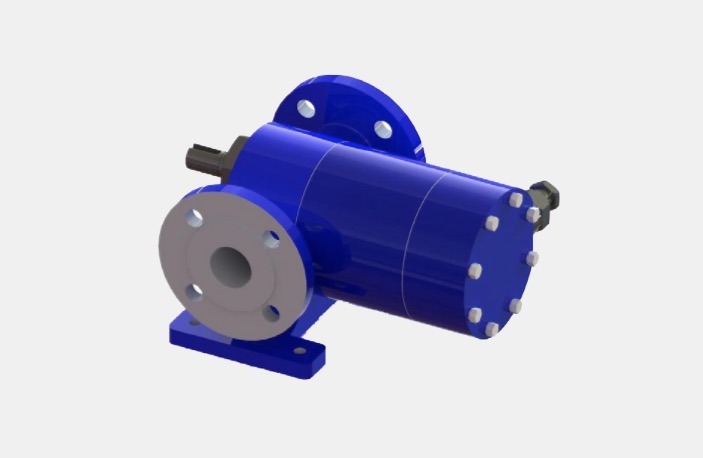

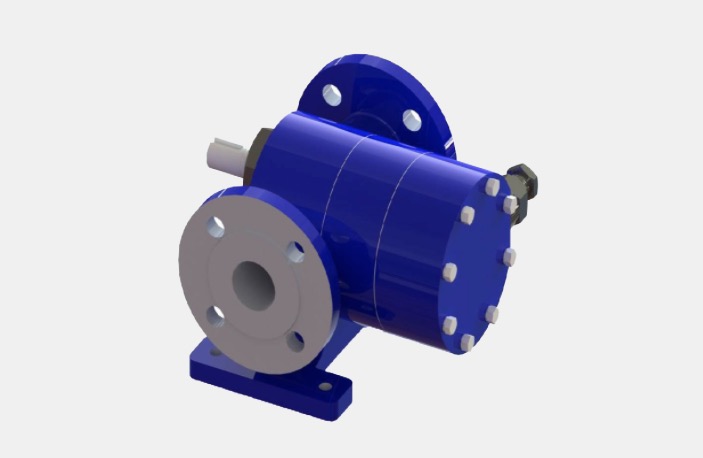

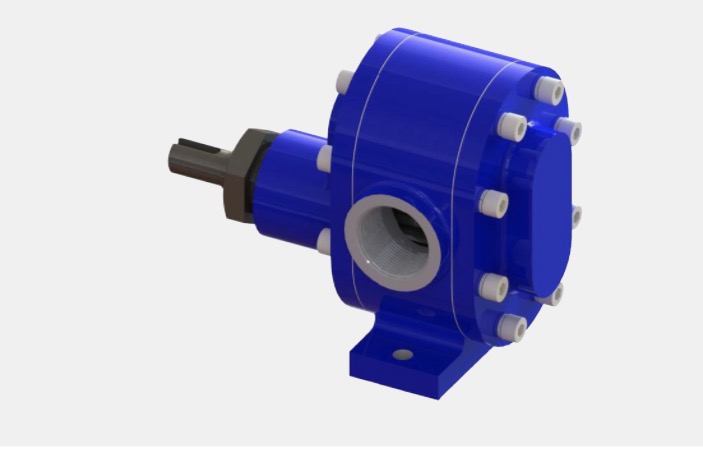

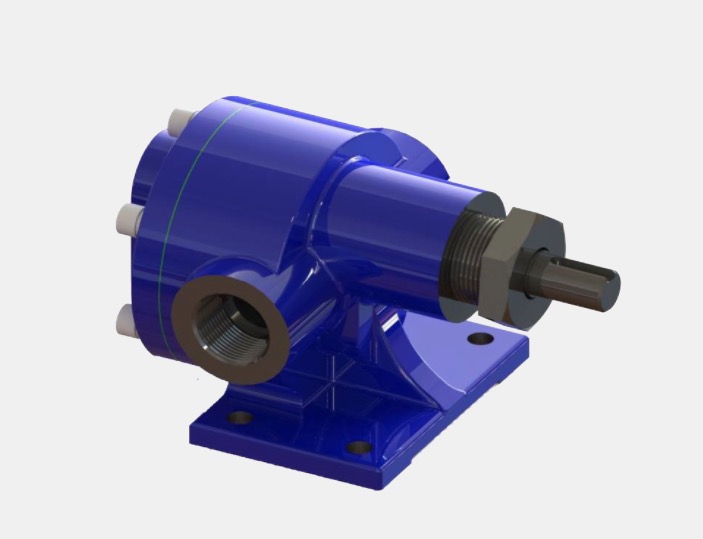

HELİS VE DÜZ DİŞLİ POMPA
Helis & Düz dişli pompalar, sıvı transferinin sağlanması için dişlilerin iç içe geçip ayrılması yönünden içten eksantrikli pompalara benzerler. Ancak bu pompalarda, dişliler birbirinin aynısıdır ve karşılıklı olarak dönerler. Helis & Düz dişli pompalar düşük, orta ve yüksek viskoziteli sıvıların transferinde kullanılabilir. Fakat yüksek viskoziteli sıvılar için hızın uygun olarak ayarlanması gerekmektedir. Sıvının viskozitesine bağlı olarak 20 bar' lık basınca sahip transferlerde kukullanılabilirler.
İç boşlukları dar olduklarından dolayı daha güvenilir ve kontrollü bir sıvı akışı sağlanır. Bundan dolayı; polimerler, yakıtlar ve kimyasal katkı maddesi içeren hassas transferler ve ölçülü kullanımlar için uygundur. Pompanın çalışması esnasında, pompa mili motordan aldığı dairesel hareketi mil üzerindeki dişliye (Çeviren Dişli) iletir. Çeviren dişli hareketini çevrilen dişliye ters yönde iletirken dişliler birbirlerinden ayrılır ve pompanın emme ağzında vakum oluşur.
Oluşan vakum sayesinde pompa belli bir miktarda sıvıyı içine çeker. Pompanın içine çekilen sıvı diş boşluklarında, dişler ile gövde arasında basma ağzına doğru hareket eder. Sıvı dişlilerin arasından geçmez. Basma ağzında bulunan dişliler iç içe girerek basınç oluşturur ve sıvının dışarı atılmasını sağlar.

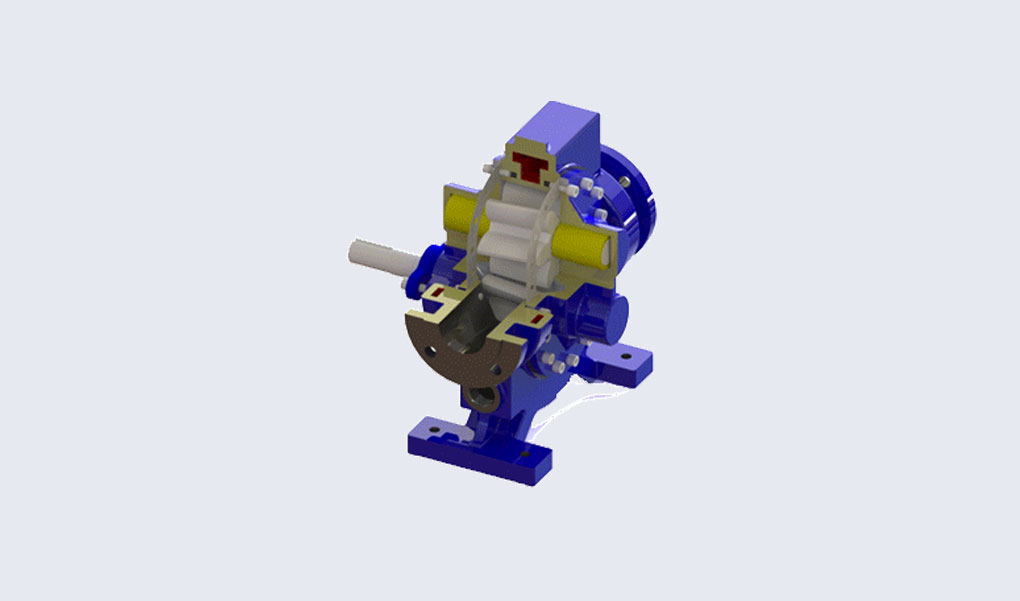

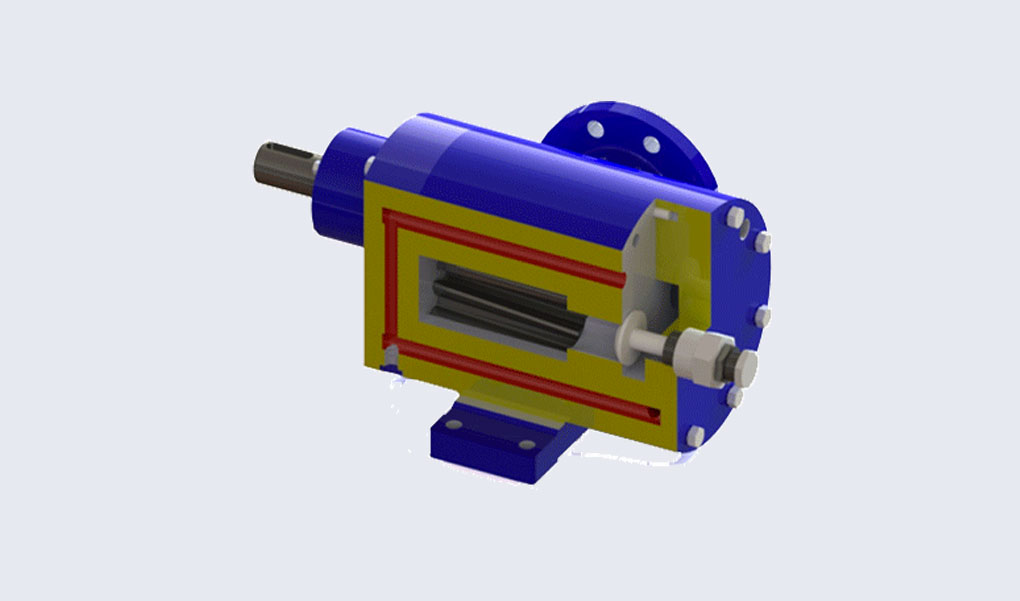

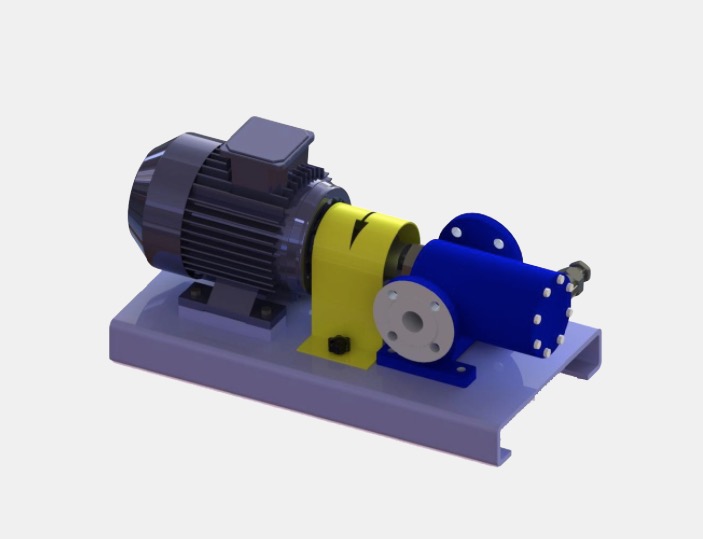

Pompa milinin her bir dönüşün de, pompanın hacmi kadar sıvı transfer edilir. Bu nedenle pompanın kapasitesi, büyüklüğü ve devri ile doğru orantılıdır. Helis & Düz dişli pompaların çalışma prensibi aşağıda şematik olarak gösterilmektedir.

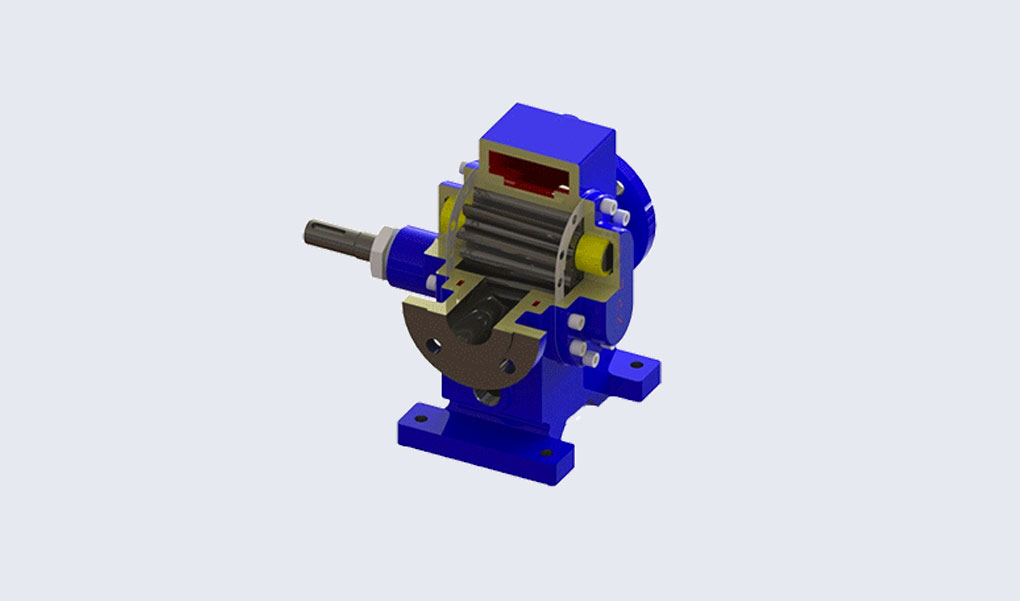

Dişli Pompa çalışma prensibi
1- Pompa Mili Motordan aldığı hareketi çeviren dişliye iletir ve çeviren dişli ok yönünde dönmeye başlar. Çeviren dişli hareketini Çevrilen dişliye ters yönde iletirken dişliler birbirinden ayrılır. Dişlilerin ayrılmasından dolayı oluşan boşluğa sıvı dolar.
2- Boşluğa dolan sıvı diş boşlukları arasında pompanın basma kanalına doğru taşınır.
3- Dişliler iç içe girerken sıvı basma kanalından dışarıya doğru itilir.
4- Basma kanalına itilen sıvı, tesisattan ilerler ve transfer işlemi gerçekleşmiş olur.

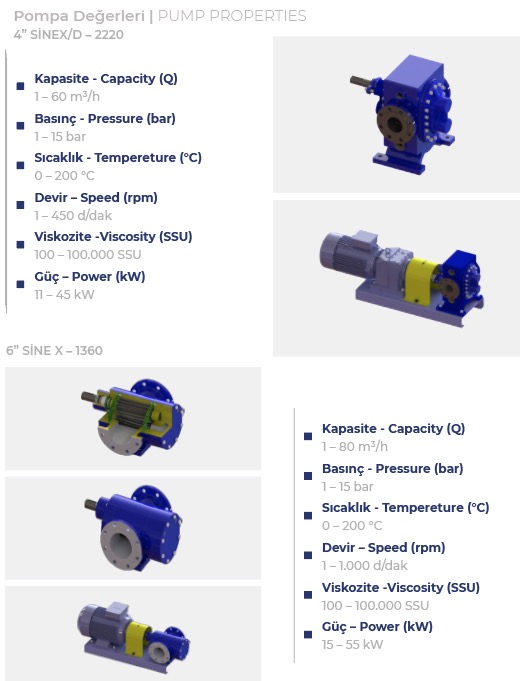

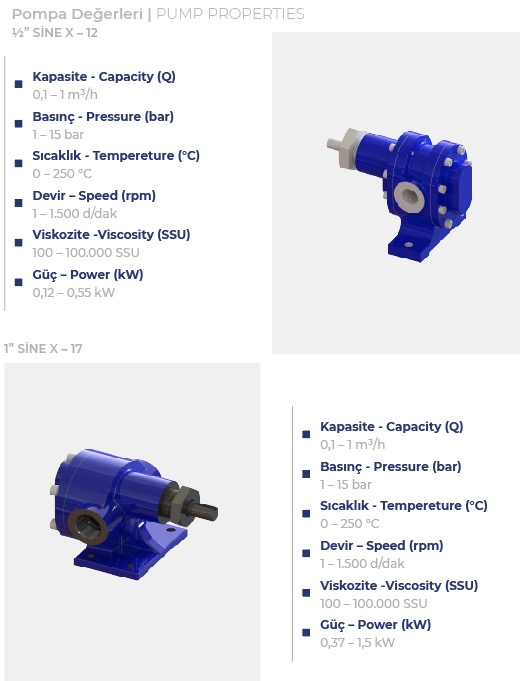

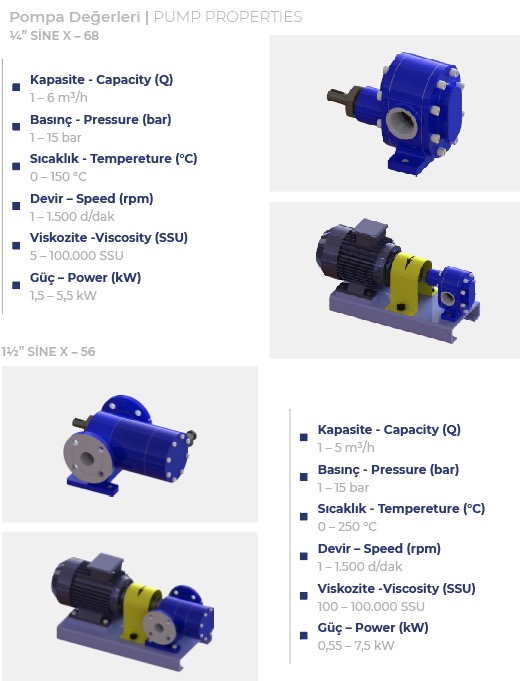

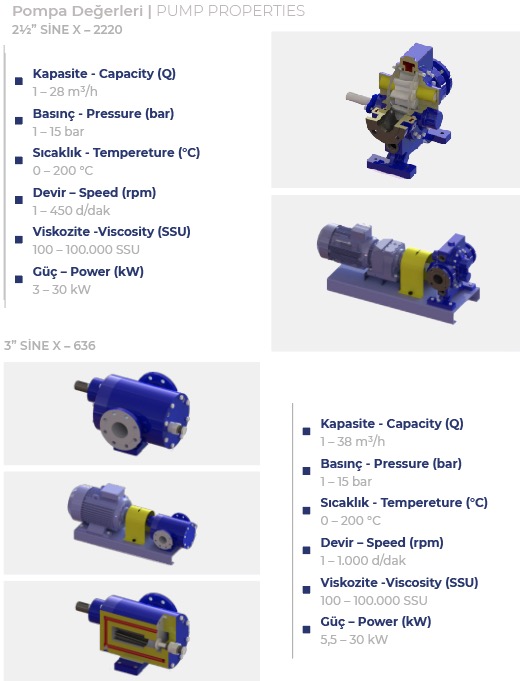

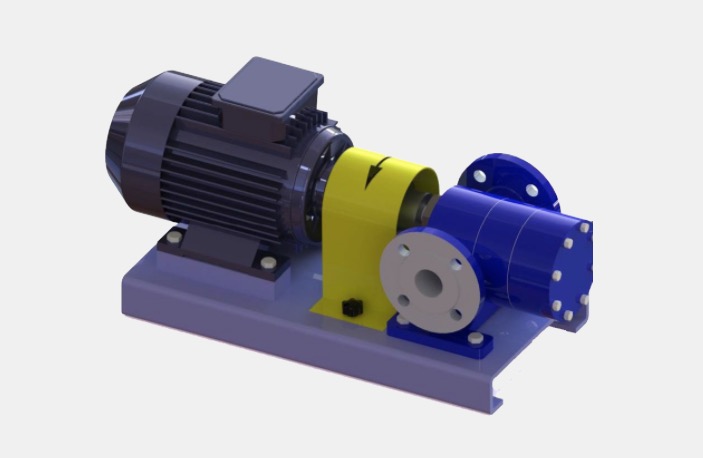

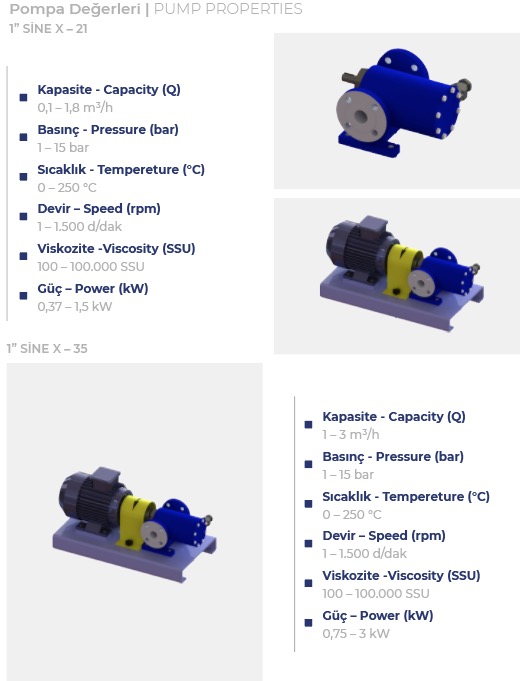

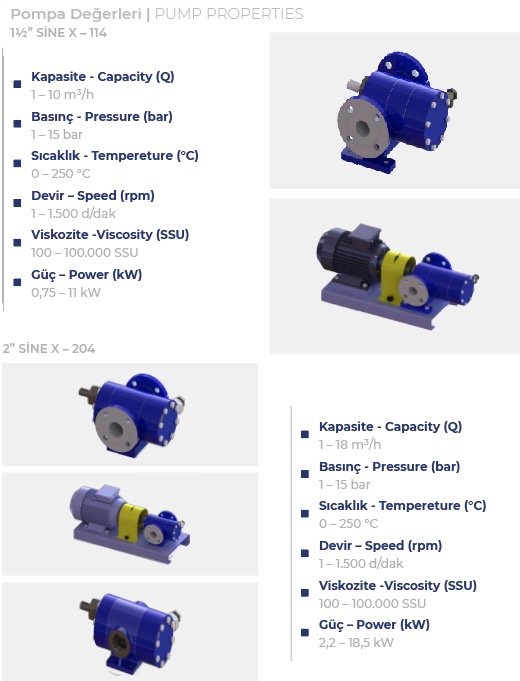

VİMPİ DİŞLİ POMPALAR

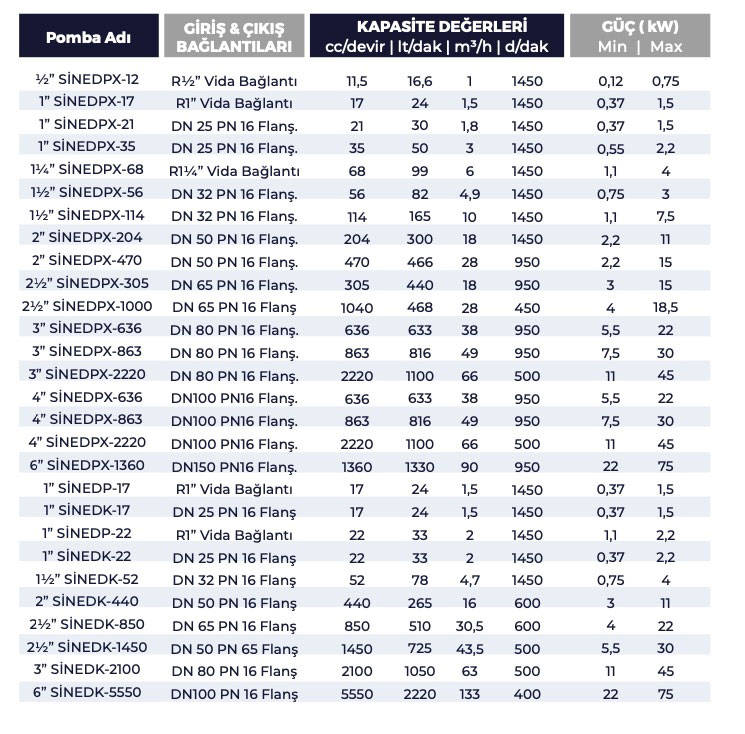

Dişli Pompa Kapasite Çizelgesi
|
POMPA TİPİ |
POMPA ADI |
GİRİŞ &ÇIKIŞ |
Max.Basınç |
AÇIK HAVADA |
EN ÇOK KULLANILAN |
GÜÇ (kW) |
AĞIRLIK (KG) |
|||||
|
lt/devir |
lt/dk |
m³/h |
d/dak |
KW |
HP |
MİN |
MAX |
|||||
|
HELİS & DÜZ DİŞLİ |
1¼" XLAK |
1¼" |
20 |
0,047 |
70,5 |
4 |
1500 |
1,1 |
1,5 |
0,75 |
4 |
14 |
|
1" XLAK |
1" |
20 |
0,0619 |
92,85 |
5,5 |
1500 |
2,2 |
3 |
1,1 |
4 |
15 |
|
|
1½" XLAK |
1½" |
20 |
0,143 |
214,5 |
12,8 |
1500 |
3 |
4 |
2,2 |
7,5 |
21 |
|
|
1½" XLA |
1½" |
20 |
0,226 |
339 |
20 |
1500 |
5,5 |
7,5 |
2,2 |
11 |
27 |
|
|
2" XLCB |
2" |
14 |
0,44 |
440 |
26,4 |
1000 |
5,5 |
7,5 |
5,5 |
15 |
70 |
|
|
2½" XLA |
2½" |
15 |
1,04 |
468 |
28 |
450 |
5,5 |
7,5 |
5,5 |
15 |
70 |
|
|
2½" XLADB |
2½" |
15 |
1,04 |
468 |
28 |
450 |
5,5 |
7,5 |
5,5 |
15 |
85 |
|
|
2½" XLADBT |
2½" |
15 |
1,04 |
468 |
28 |
450 |
5,5 |
7,5 |
5,5 |
15 |
100 |
|
|
3" XL |
3" |
15 |
2,22 |
999 |
60 |
450 |
15 |
20 |
11 |
22 |
105 |
|
|
4" XL |
4" |
15 |
2,22 |
999 |
60 |
450 |
15 |
20 |
11 |
22 |
105 |
|
|
4" XLDB |
4" |
15 |
2,22 |
999 |
60 |
450 |
15 |
20 |
11 |
22 |
125 |
|
|
4" XLDBT |
4" |
15 |
2,22 |
999 |
60 |
450 |
15 |
20 |
11 |
22 |
140 |
|
|
8" XLC |
8" |
15 |
7,5 |
2250 |
135 |
300 |
30 |
40 |
18,5 |
110 |
760 |
|
|
10" XL |
10" |
15 |
11,7 |
2925 |
175 |
250 |
75 |
102 |
35 |
130 |
750 |
|
Dişli Pompa Gabari Ölçüleri
|
TİPİ |
A |
B |
C |
D |
E |
F |
G |
K |
K1 |
L |
M |
N |
O |
P |
R |
S |
T |
AĞIRLIK |
|
XLAK |
1¼" |
70 |
115 |
180 |
93 |
100 |
140 |
16 |
20 |
-- |
218 |
-- |
11 |
138 |
56 |
18 |
5 |
14 KG |
|
XLAK |
1" |
70 |
108 |
174 |
86 |
85 |
115 |
18 |
20 |
-- |
219 |
-- |
10 |
138 |
55 |
14 |
6 |
15 KG |
|
XLAK |
1½" |
90 |
110 |
235 |
83 |
110 |
150 |
28 |
30 |
-- |
254 |
-- |
10 |
178 |
70 |
18 |
8 |
21 KG |
|
XLA |
1½" |
90 |
100 |
235 |
73 |
110 |
150 |
28 |
30 |
-- |
294 |
-- |
10 |
178 |
70 |
18 |
8 |
70 KG |
|
XLCB |
2" |
135 |
140 |
224 |
1015 |
-- |
-- |
28 |
30 |
-- |
566 |
-- |
14 |
198 |
95 |
-- |
8 |
70 KG |
|
XLA |
2½" |
158 |
163 |
305 |
109 |
145 |
185 |
M24-38 |
40 |
-- |
440 |
-- |
14 |
254 |
142 |
18 |
8 |
85 KG |
|
XLADB |
2½" |
158 |
163 |
305 |
109 |
145 |
185 |
M24-38 |
40 |
600 |
-- |
-- |
14 |
254 |
142 |
18 |
8 |
85 KG |
|
XLADBT |
2½" |
158 |
163 |
305 |
109 |
145 |
185 |
M24-38 |
40 |
600 |
-- |
65 |
14 |
254 |
142 |
18 |
8 |
100 KG |
|
XL |
3" |
158 |
163 |
305 |
109 |
180 |
220 |
M24-38 |
40 |
-- |
545 |
-- |
18 |
260 |
230 |
M16 |
8 |
105 KG |
|
XL |
4" |
158 |
163 |
305 |
109 |
180 |
220 |
M24-38 |
40 |
-- |
545 |
-- |
18 |
260 |
230 |
M16 |
8 |
105 KG |
|
XLDB |
4" |
158 |
163 |
305 |
109 |
180 |
220 |
M24-38 |
40 |
675 |
-- |
-- |
18 |
260 |
230 |
M16 |
8 |
125 KG |
|
XLDBT |
4" |
158 |
163 |
305 |
109 |
180 |
220 |
M24-38 |
40 |
675 |
-- |
65 |
18 |
260 |
230 |
M16 |
8 |
140 KG |
|
XLC |
8" |
280 |
305 |
500 |
215 |
295 |
340 |
60 |
63 |
-- |
770 |
-- |
22 |
430 |
220 |
M20 |
18 |
760 KG |
|
XL |
10" |
338 |
362 |
456 |
245 |
335 |
380 |
85 |
88 |
-- |
1040 |
-- |
25 |
380 |
300 |
M16 |
20 |
750 KG |
| POMPA ADI | GİRİŞ & ÇIKIŞ | Max. Basınç | m³ / h | d/dak |
| BAR | ||||
| SP-1¼" XLAK | 1¼" | 20 | 4 | 1500 |
| SP-1" XLAK | 1" | 20 | 5,5 | 1500 |
| SP-1½" XLAK | 1½" | 20 | 12,8 | 1500 |
| SP-1½" XLA | 1½" | 20 | 20 | 1500 |
| SP-2" XLCB | 2" | 14 | 26,4 | 1000 |
| SP-2½" XLA | 2½" | 15 | 28 | 450 |
| SP-2½" XLADB | 2½" | 15 | 28 | 450 |
| SP-2½" XLADBT | 2½" | 15 | 28 | 450 |
| SP-3" XL | 3" | 15 | 60 | 450 |
| SP-3" XLDB | 3" | 15 | 60 | 450 |
| SP-3" XLDBT | 3" | 15 | 60 | 450 |
| SP-4" XL | 4" | 15 | 60 | 450 |
| SP-4" XL (Dist.) | 4" | 15 | 60 | 450 |
| SP-4" XLDB | 4" | 15 | 60 | 450 |
| SP-4" XLDBT | 4" | 15 | 60 | 450 |
| SP-8" XLC | 8" | 15 | 135 | 300 |
| SP-10" XL | 10" | 15 | 175 | 250 |
