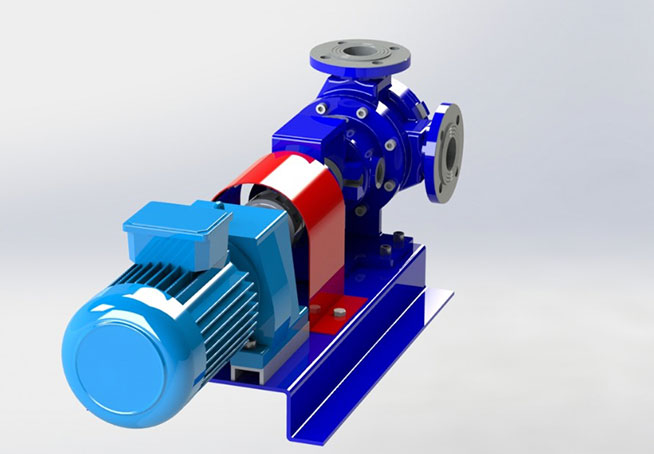

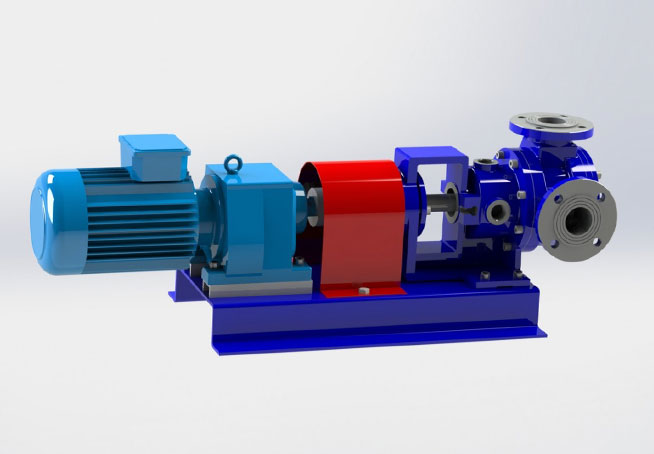

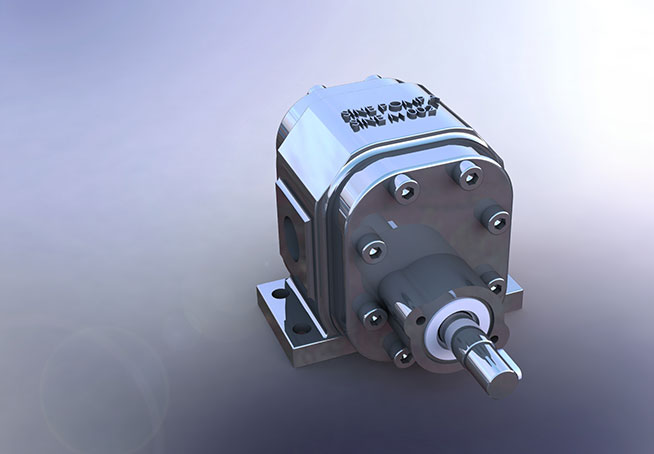

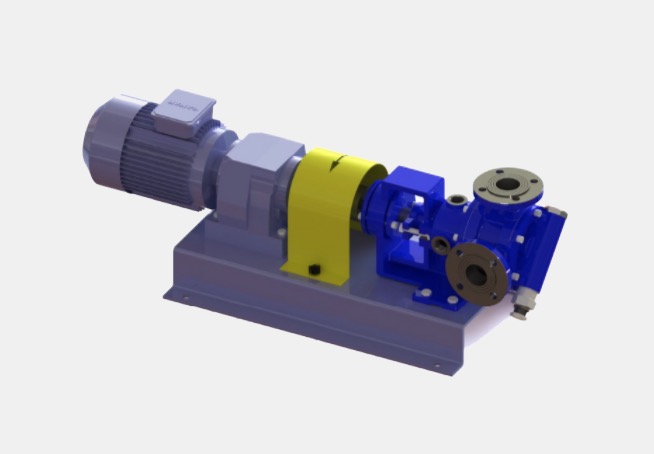

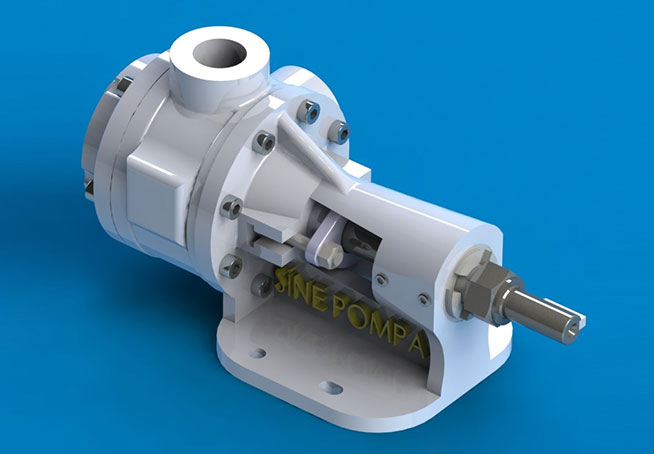

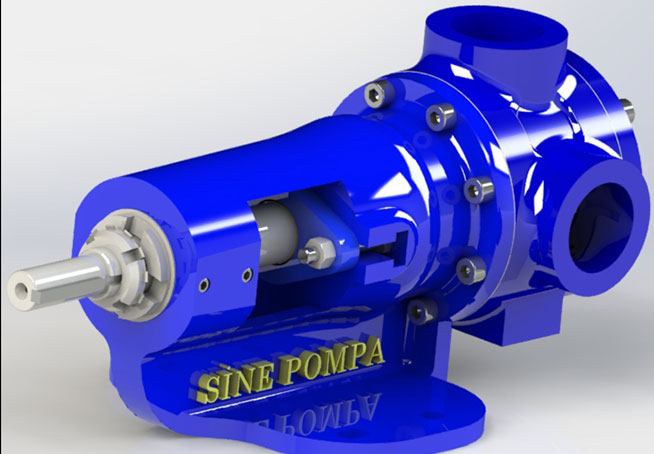

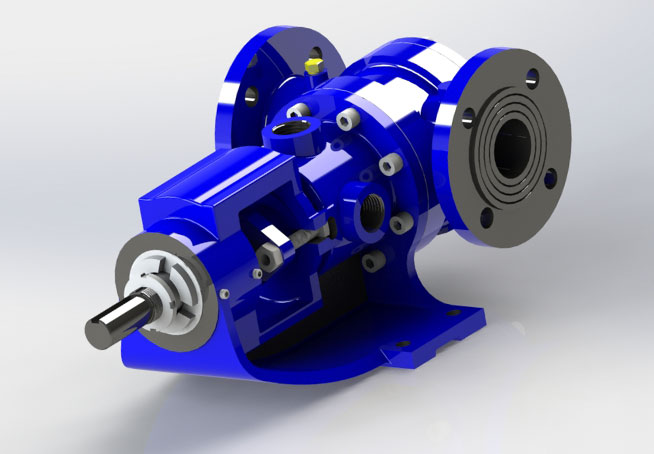

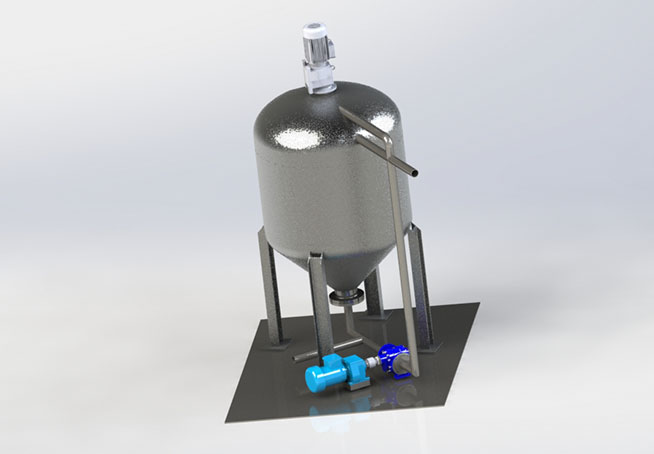

İçten eksantrik dişli pompalar pozitif deplasmanlı pompalardır ve çok amaçlı kullanım alanları vardır. Asfalt, katran, melas, mısır şurubu ve çikolata gibi yüksek viskoziteli akışkanların transferinde idealdirler. Bunun yanısıra amonyak ve fuel oil gibi düşük viskoziteli sıvıların transferinde de sıklıkla kullanılırlar.

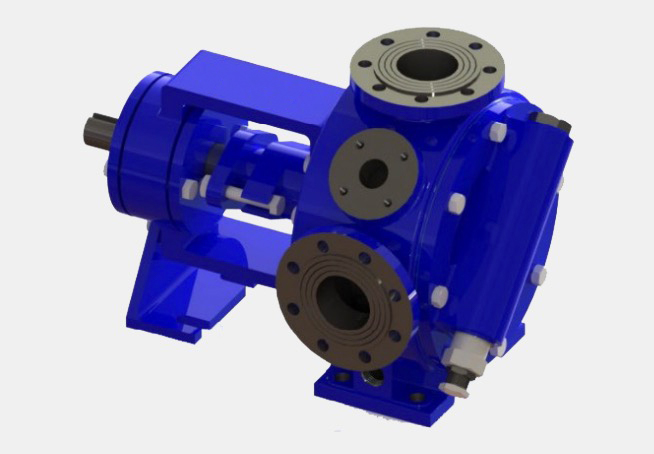

İçten eksantrik dişli pompaların, çevre dişli ve avare dişli olmak üzere hareketli iki temel parçası vardır. Bu yüzden eminyetlidirler, servis ömürleri uzundur ve bakımlarını sağlamak kolaydır.
Her iki yönde de çalışma özelliğine sahip bu pompalar geniş bir viskozite aralığına ek olarak geniş bir sıcaklık aralığına da sahiptirler. İmalatımız olan içten eksantrik dişli pompalar sıcaklığı 370 ºC' ye kadar olan sıvılarda kullanılabilirler ve çıkış basınçları sıvının viskozitesine bağlı olarak maksimum 14 bar' dır. Pompanın çalışması esnasında, çevre dişli pompa milinden aldığı dönme hareketini avare dişliye iletir.

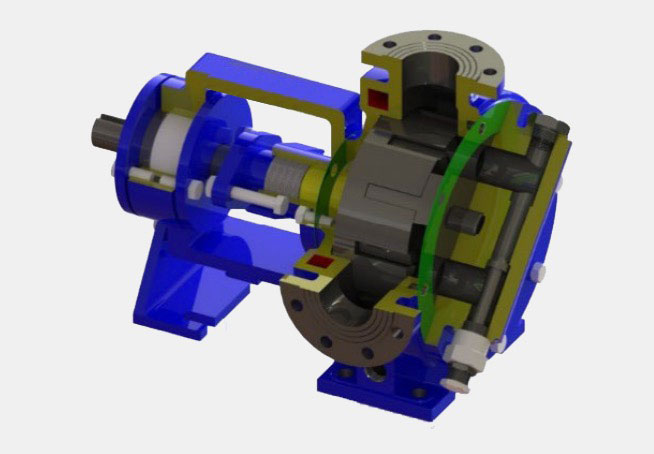

Pompanın her bir devrinde, dişliler emme ağzında birbirinden ayrılarak vakum oluşturur ve sıvı pompanın içine akar. Sıvı diş boşlukları arasında ilerlerken pompa kapağında bulunan hilal sıvıyı ayırır ve basma ağzından emme ağzına doğru akmasını engeller.
Dişliler basma ağzında tekrar iç içe geçtiğinde hacim küçülür ve oluşan basınçla sıvı dışarı doğru itilir.
Pompa milinin her bir dönüşünde, pompanın hacmi kadar sıvı transfer edilir.Bu nedenle pompanın kapasitesi, büyüklüğü ve devri ile doğru orantılıdır. İçten eksantrik dişli pompaların çalışma prensibi şematik olarak aşağıda gösterilmektedir.
1- Üstteki renkli kısım sıvının pompa gövdesindeki emiş ağzı alanına ve rotor dişleri ve avare dişlisi dişleri arasındaki dişli boşluğu alanına girişini gösterir.İki siyah ok pompanın dönüş ve sıvının ilerleyişini gösterir.
2- "Dişli içinde dişli" prensibinde çalışan dişliler ile pompa içinde sıvının ilerleyişine dikkat edin.Aynı zamanda, pompa kapağı üzerindeki hilal şeklinin sıvıyı nasıl böldüğüne ve emiş ile boşaltma ağızları arasında bir keçe (conta) gibi vazife gördüğüne dikkat ediniz.
3- Bu resim pompanın hemen hemen dolup sıvını boşaltma ağzı alanına itilmesinden hemen önceki durumunu göstermektedir.Avare ve rotor dişlilerinin dizaynının sıvı için nasıl bir kapalı cep oluşturduğuna ve bunun tam bir hacim kontrolü sağlanmasını nasıl garantilediğine dikkat edininz.

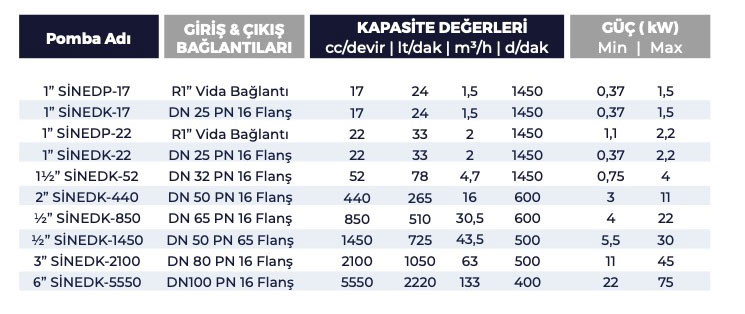

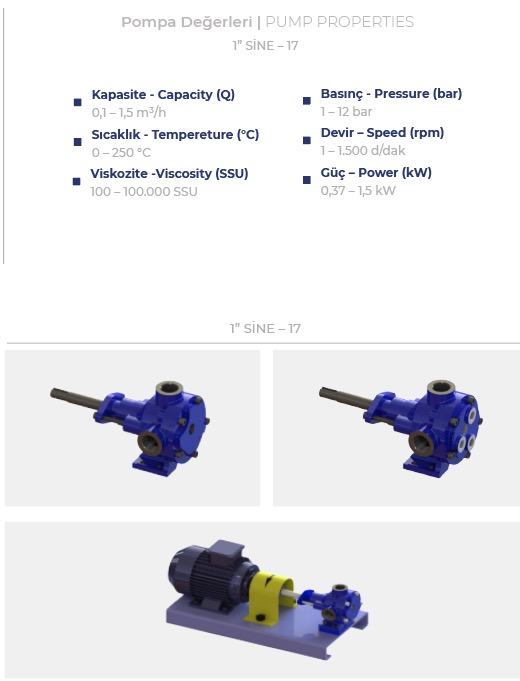

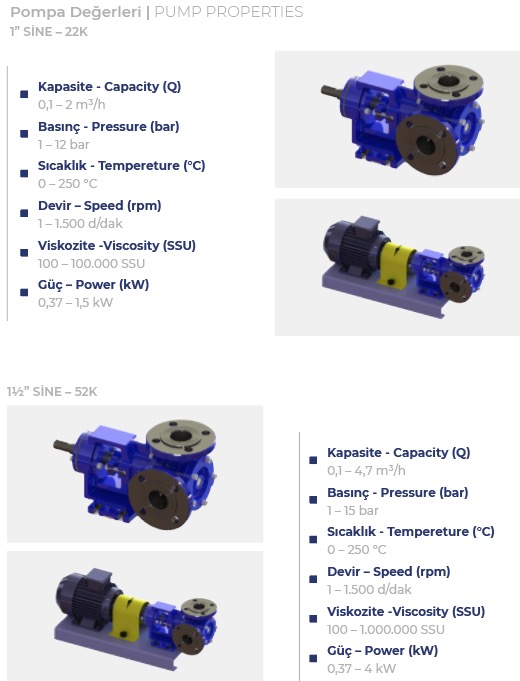

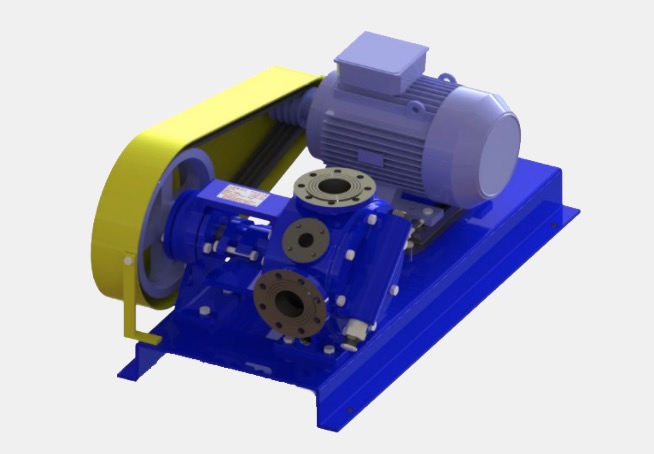

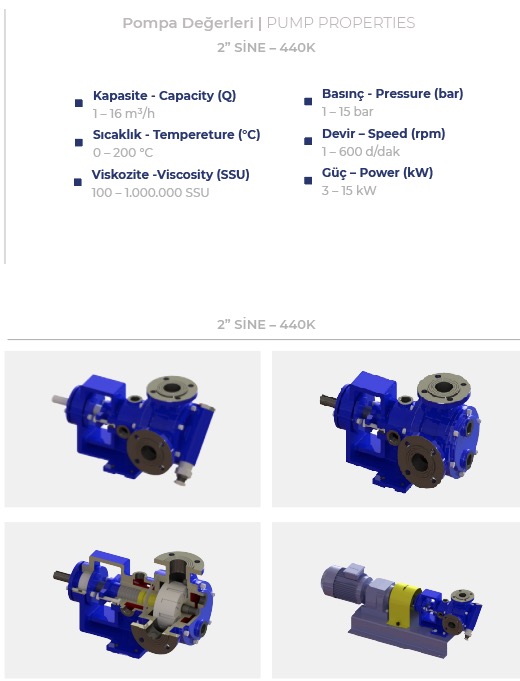

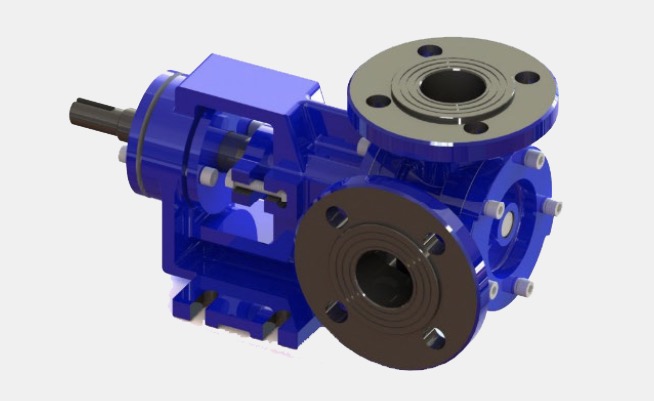

POMPA TİPİ: İÇTEN EKSANTRİK DİŞLİ |
||||||||||||
POMPA ADI |
GİRİŞ & ÇIKIŞ |
Max. Basınç |
AÇIK HAVADA |
EN ÇOK KULLANILAN |
GÜÇ (Kw) |
AĞIRLIK (KG) |
||||||
|
|
BAR |
lt / devir |
lt / dk |
m³ / h |
d/dak |
kW |
HP |
MİN |
MAX. |
Konsolsuz |
Konsollu |
1/4" RL |
1/4" |
10 |
0,0011 |
1,65 |
0,1 |
1500 |
0,55 |
0,75 |
0,25 |
0,75 |
2,5 |
- |
3/8" M-MK |
3/8" |
6 |
0,004 |
5,83 |
0,35 |
1500 |
0,55 |
0,75 |
0,25 |
0,75 |
2 |
3 |
1" F-FK |
1" |
10 |
0,017 |
22,5 |
1,5 |
1500 |
1,1 |
1,5 |
0,55 |
1,1 |
7 |
13 |
1" E-EK |
1" |
10 |
0,022 |
33 |
2 |
1500 |
1,1 |
1,5 |
0,55 |
1,1 |
7 |
13 |
1½" D-DC |
1½" |
12 |
0,052 |
78 |
4,7 |
1500 |
1,1 |
1,5 |
0,75 |
3 |
12,6 |
18 |
2" CDK |
2" |
12 |
0,133 |
133 |
8 |
1000 |
4 |
5,5 |
1,5 |
7,5 |
- |
42 |
2" CA-CAK |
2" |
14 |
0,44 |
200 |
12 |
450 |
5,5 |
7,5 |
3 |
7,5 |
33 |
54 |

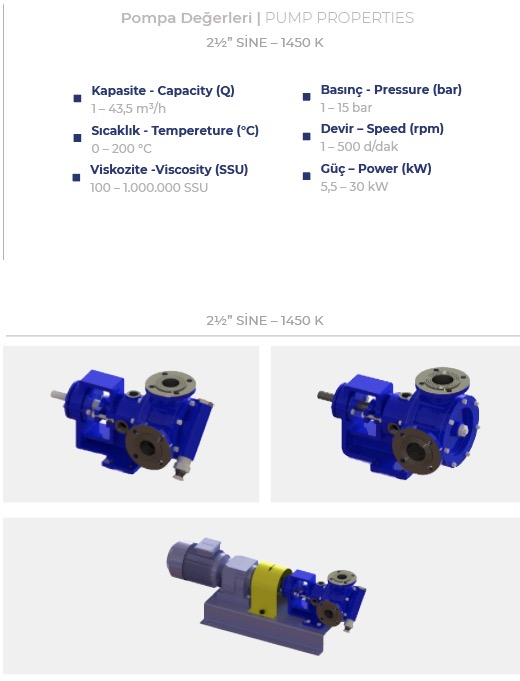

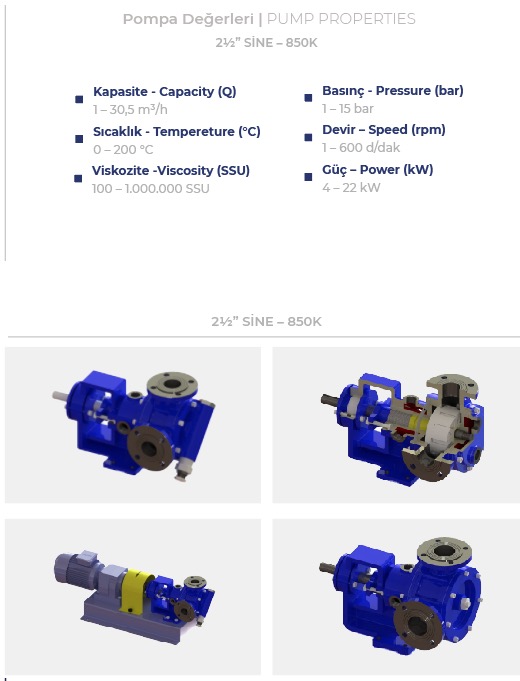

2½" C-CK |
2½" |
14 |
0,85 |
375 |
22,5 |
450 |
7,5 |
10 |
4 |
11 |
40 |
90 |
2½" CB-CBK |
2½" |
14 |
1,45 |
580 |
35 |
400 |
11 |
15 |
5,5 |
15 |
48 |
97 |
3" CBK |
3" |
14 |
1,45 |
580 |
35 |
400 |
11 |
15 |
5,5 |
15 |
48 |
97 |

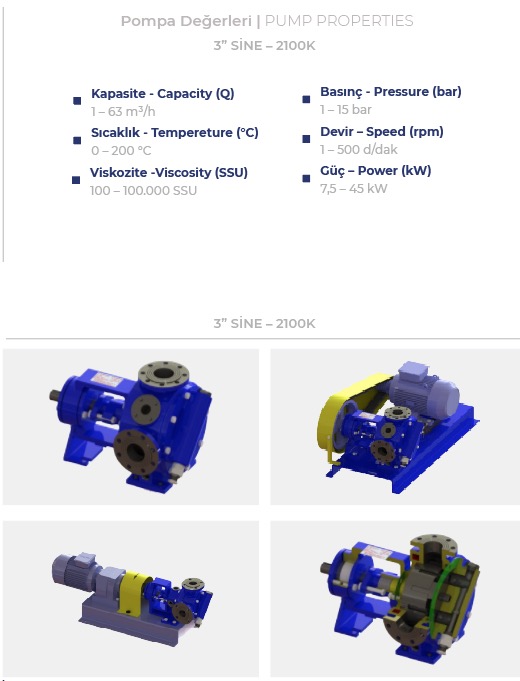

3" B-BK |
3" |
14 |
2,1 |
840 |
50 |
400 |
11 |
15 |
11 |
37 |
135 |
240 |
4" BK |
4" |
14 |
2,1 |
840 |
50 |
400 |
11 |
15 |
11 |
37 |
135 |
240 |

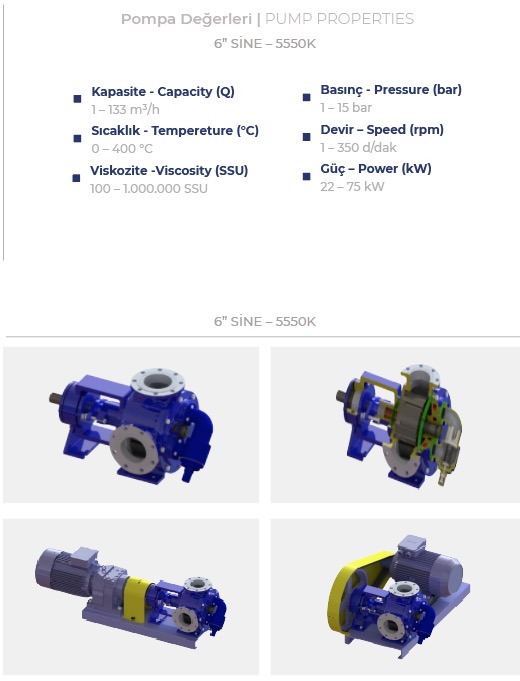

6" AK |
6" |
14 |
3,83 |
1530 |
92 |
400 |
15 |
20 |
11 |
45 |
- |
267 |
6" AB-ABK |
6" |
14 |
5,17 |
1551 |
93 |
300 |
30 |
40 |
22 |
45 |
210 |
270 |
“ SİNE POMPA, en iyi pompayı almanıza yardımcı olarak size zaman ve para tasarrufu sağlayabilir. “
